海灣技術分享：詳解消防報警系統工程調試

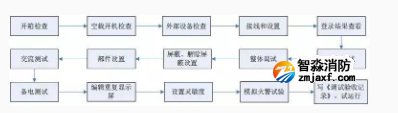

消防報警系統工程調試流程圖
● 開箱檢查 在安裝以前應首先對現場設備進行檢查。 1.1工程配置檢查 收到控制器后，檢查控制設備裝箱單的內容是否與該工程配置相符。檢查控制器的外包裝是否有明顯損壞的跡象，如果沒有，打開包裝箱后，根據裝箱單的內容對箱內的貨物逐一檢查，主要檢查內容包括：安裝使用說明書、保險管、備用螺絲、控制器鑰匙等。核對無誤后，再對控制器外觀進行必要的檢查，控制器外觀有無傾斜跡象、控制器外觀有沒有明顯損壞的地方、用鑰匙打開控制器，檢查電路板的固定螺母是否有松動。 1.2 控制器內部配置及連接狀況檢查 對控制器的內部配置進行檢查，同時檢查一下各部件之間的連接關系，并做必要的記錄，如插箱底板與主板或操作板的連接關系、回路驅動板與各總線通道的連接關系等，以便在下面的安裝調試中使用，若發現控制器內部接線的固定螺絲有松動脫落、插拔件有松動、或與說明書介紹不符合或標識不清等情況，則與供應商聯系。 ● 一般機箱的安裝條件 環境溫度0℃～+42℃；相對濕度≤95%不凝露。 ● 控制器進入現場后應進行開機檢查。 1、確認已經斷開控制器對外的所有連線。 2、用萬用表測量交流220V的輸入電壓是否正常（187V～242V之間）。接通220V電源，接通備用電池（注意極性，注意不要短路）。 3、將空氣開關、主備電源開關和DC-DC轉換器開關撥到“開”的位置，完成開機操作，檢查開機后的過程，內容包括： a.控制器自檢過程中液晶屏、指示燈顯示是否正常，是否全部通過； b.登錄完畢后，液晶屏上應該顯示主屏幕信息； c.用萬用表測量輔助電源24V輸出（讀數應為27V左右）、總線輸出電壓值（靜態時應為22V～28V左右，掃描時應為17V～24V左右）是否正常； d.注冊結束后顯示的系統配置，是否和實際相符。 4、進入正常監視后查看登錄回路的總線電流值、暗電流值是否正常，觀察有無電源故障，操作主鍵盤是否能按操作正常顯示。如在某一步發現異常應按第二章的故障處理部分適當處理，如問題繼續存在應通知本公司技術服務部。 5、檢查打印機：查看打印機功能是否存在。 6、當一切正常，將DC-DC變換器開關、主備電源開關撥到“關”的位置，完成關機操作，關閉控制器。 ● 外接線狀態檢查 a.檢查各線路的標志是否清晰，正確。 b.測量總線和電源線的線阻，方法如下：確認將每一回路的最遠端相互短接后，在中控室用萬用表歐姆檔測量各回路的線阻： 1）有火災顯示器的總線回路線阻≤20歐姆。 2）測量完畢后，記錄調試記錄有關項，并將線路短接處恢復到正常狀態。 c.測量回路線的線間電阻 d.檢查24V電源線及通訊等線路的線間電阻： 1）24V電源線間是否短路。 2）通訊線線間是否短路。 e.檢查其它線路的對地絕緣及線間絕緣，注意測量時不可帶設備進行測量。 將線路標識重新確定，更正有錯誤的標識。 ● 線路帶電檢查 a.理清將要調試的回路的前端設備配置情況。 b.根據前端設備的技術參數計算出靜態電流和該回路的最大負載電流，判斷最大負載電流是否超出回路的最大帶負載能力。 c.檢查總線的末端短接情況是否已經解除，之后將回路總線串入電流表后接到控制器24V電源輸出端子，注意電流表的極性不要接反，觀察總線的靜態電流與計算值是否符合（誤差不得超過±10%），然后電流表串入另外一根信號線，重新測量，觀察2次測量電流值是否相同（誤差不得超過±10%）。如果誤差大，應檢查： 1）是否有其它線路（如直流24V電源或其它信號線）串進來。 2）是否有某些前端設備進水。 3）前端設備自身原因。 d.測量總線最遠端的靜態電壓，不應低于15V。 以上參數都正常后，關機，重復以上步驟，檢查其它線路。 ● 設備檢查 利用調試裝置檢查回路設備狀況，即設備數量編碼及工作狀態是否符合設計要求，排除存在的故障做好系統連接的準備。 主機及外部設備檢查完畢后，如各項測試均符合要求，將外部設備與主機進行正確的連接并設置，每一步連接后，都應再次進行測試并將結果填寫到調試表格中以供調試和各種后續編程定義使用。 當接線完成后，經過仔細檢查無誤便可以進行開機調試了。調試時應將系統工作模式選擇為“系統調試”。 ● 局部調試 01.回路線接到相應的回路端子上。 02.點名結束后，檢查編碼設備注冊情況是否正常： 1）沒點上名，可能是編碼錯誤或設備信號線上沒有電壓。 2）總點數不對，可能是有重碼或有沒點上名的。 3）點名無誤后，更換另一個回路，直至全部注冊正常。 4）及時記錄調試表格的有關節項。 03.對于遙控編碼部件，先進行編碼（方法見第四章有關說明），編碼完畢后，再檢查點名是否正常。 注意：遙控編碼部件不能和其它編碼形式的前端設備重碼，否則會誤報警。 04.重復以上步驟，檢查其它回路線的點名情況，直至全部正常。 ● 整體調試 01.將所有外接設備線路正確連接到控制器上，打開控制器電源，控制器開機登錄完成，顯示主屏幕。 02.設備的屏蔽、釋放設置 在控制器登錄完畢以后，如果有報警（故障或誤報警）的探測器，則無法進入下一步的工作，需要將其屏蔽。方法見菜單操作有關條目。需要指出的是：若將一個探測器設置為解除屏蔽狀態，如該探測器原已登錄而現在并未安裝(已拆卸)，控制器將顯示該探測器故障，除非重新將其屏蔽或換上好的探測器，否則該故障無法消除。 03.登錄結果查看 控制器登錄完畢以后，應檢查登錄結果是否正確。 04.總線部件設置查看 檢查總線回路，現場設備點位數量、定義等是否正確。 05.交流測試： 斷掉交流電源，應報出主電故障，主電工作燈滅 06.備電測試 接通交流電源，斷掉備電，報備電故障，備電工作燈滅。 07.按面板上“自檢”鍵，選擇系統自檢控制器應能進行面板的燈檢、聲檢，連續按“取消”鍵退回主菜單界面 08.選擇時間和日期能調整日期和時間，年、月、日、時、分各輸入兩位數字后保存，按“取消”鍵退回主菜單界面 09.檢查“記錄查詢”功能是否正常，按“取消”鍵退回主菜單界面。 10.編輯顯示盤設置 1）用數字鍵輸入該顯示盤所安裝的地址號，存儲前端所安裝的樓號、區（起始、終止）、層（起始、終止），輸入后回車發送。 2）當信息發送完畢后，控制器會提示傳輸完成。 11.靈敏度設置 探測器的靈敏度在出廠前，已經根據現場的基本情況進行了設定，一般不需要進行臨時設置，如果探測器的位置依據所處環境，確實需要對其靈敏度進行重新設置。 12.模擬火警試驗 模擬火警試驗，即通過人工“加煙”或按下“報警按鈕”等方式，進行報警系統的功能測試實驗，以觀察判斷系統調試及運行成功與否。 注意：模擬火警時，如無需要，重要的聯動設備，如電梯、電氣開關柜、氣體發生器不可參與聯動，如確有需要，必須提前作好防范措施 13.填寫《調試驗收記錄》，并試運行報警系統。
