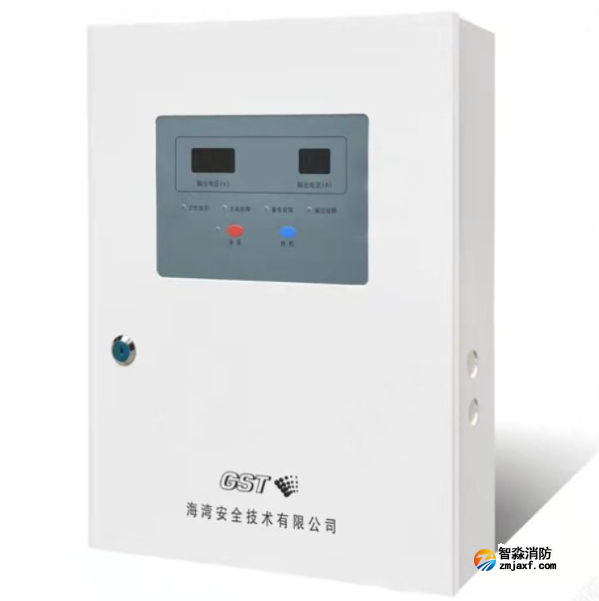

海灣應急集中供電箱作為應急電力保障系統的重要組成部分，承擔著在緊急情況下為關鍵設備提供集中電源和通訊支持的職責。內部通訊故障不僅會影響供電箱自身的監控與控制能力，還可能導致整個應急電源系統響應遲滯或失效，進而危及消防、應急照明、安防及其他關鍵設施的可靠運行。本文從硬件、軟件、環境、安裝調試與維護管理等多角度系統性分析可能導致海灣應急集中供電箱內部通訊故障的原因，并提出相應的檢修與預防建議，以期提升系統可靠性與故障診斷效率。

一、系統概述與通訊架構
海灣應急集中供電箱通常集成電源管理模塊、蓄電池組、逆變/穩壓電路、監控與通訊模塊等單元。其內部通訊常見采用總線型協議（如MODBUS、CAN、RS-485等）或以太網/工業以太網結構，用于傳輸狀態監測數據、故障告警及遠程控制指令。理解其通訊拓撲與協議特性，是定位故障根因的前提。

二、硬件層面原因

1. 線纜與連接器問題

• 線纜老化、絕緣破損或機械損傷會導致信號衰減或短路、開路現象，進而引發通訊中斷或錯誤數據傳輸。

• 連接器接觸不良（松動、氧化、腐蝕）會造成間歇性通訊故障，尤其在振動或溫度變化環境中更為明顯。

• 線纜屏蔽不良或接地不當會造成共模干擾，影響差分信號總線（例如RS-485）的可靠傳輸。

1. 終端匹配與阻抗不連續

• 總線通訊（如RS-485、CAN）要求兩端有正確終端電阻。終端電阻缺失、阻值不當或中途接入重復終端會導致信號反射與誤碼。

• 多分支布線或隨意的接線方式會破壞總線拓撲要求，產生通信不穩定。

1. 電源與地線問題

• 供電電壓不穩、瞬時跌落或紋波干擾會使通訊模塊復位或工作異常。

• 不同模塊之間地電位差（地環路）會引入干擾電流，導致通訊誤碼或設備損壞。

• 逆變器、整流器等電源模塊的電磁干擾（EMI）未得到有效抑制，會影響旁路的數據信號。

1. 模塊或芯片故障

• 通訊模塊自身的電子元件（如收發器、MCU、濾波器）老化、損壞或制造缺陷會導致無法正常收/發數據。

• PCB焊點冷焊、開路或表面污染也會造成間歇或永久性通訊故障。

三、軟件與協議層面原因

1. 協議配置錯誤

• 波特率、數據位、停止位、校驗方式等串口參數不一致會導致不能正確解析報文。

• 設備地址、節點順序或路由配置錯誤會造成主從通訊失敗或數據錯配。

1. 固件或驅動缺陷

• 固件存在Bug、內存泄漏或資源調度問題會在運行一段時間后引起通訊異常或死機。

• 驅動程序與硬件不匹配或版本沖突可能導致無法建立穩定連接。

1. 報文格式或數據校驗失敗

• 報文封包不完整、校驗和錯誤或超時響應會被視為通訊故障；網絡擁塞或緩沖區溢出也會造成報文丟失。

• 不同廠家設備之間實現同一協議的細微差異（協議方言）會導致兼容性問題。

四、環境與外部干擾因素

1. 電磁干擾（EMI）與射頻干擾（RFI）

• 電動機啟停、大電流開關動作或外部雷擊會產生強干擾脈沖，通過導線耦合到通訊總線上，導致瞬時通訊錯誤或模塊復位。

• 周圍無線設備（如無線對講、Wi-Fi、移動信號）在特定頻段可能對某些通訊鏈路產生影響。

1. 溫濕度與腐蝕

• 高溫會加速電子元件老化，低溫可能使一些組件工作不穩定。高濕環境則會導致凝露、線路短路或端子腐蝕。

• 鹽霧、化學氣體等特殊環境（海灣沿海地區常見）對金屬接點及電路板有腐蝕作用，降低接觸可靠性。

1. 機械振動與沖擊

• 振動可能導致插針松動、焊點裂紋或接插件接觸不良，從而出現間歇性通訊故障。

五、安裝、接地與接線施工問題

1. 非規范布線

• 通訊線與大電流電纜并行敷設會引入感應干擾；交叉方式、未按最短路徑敷設或未使用屏蔽層都會降低抗干擾能力。

• 未按廠家或設計規范進行終端匹配、接地與分段，導致總線拓撲被破壞。

1. 接地不良或混合接地

• 未區分信號地與電源地，或將不同回路接地不當混接，會形成地環路，帶來噪聲注入。

1. 現場改造未更新配置

• 現場增減設備或更換模塊后未同步調整通訊地址、拓撲或終端設置，導致沖突或丟失節點。

六、維護與管理不當

1. 缺乏定期巡檢與測試

• 長期不檢修導致線纜破損、接觸氧化或模塊老化在無人察覺的情況下累積風險。

• 未建立EMS（能源管理系統）或監控系統日志分析，使間歇性故障難以追溯。

1. 維修過程中操作失誤

• 維修人員在帶電狀態下插拔模塊、誤接線或忽視靜電防護，可能造成設備損傷或通訊損壞。

• 使用非原廠或低質量備件（接頭、線纜、繼電器）降低系統可靠性。

七、綜合案例分析（典型故障模式）

1. 間歇性通訊中斷

• 原因多為接觸不良、振動導致接插件松動、線纜局部破損或電磁脈沖干擾。診斷建議：檢查接插件、振動受力點、做電纜連續性與絕緣測試，記錄故障時段與外部事件關聯。

1. 持續性無法建立連接

• 常見為參數配置錯誤（地址或波特率）、終端電阻缺失或通訊模塊損壞。診斷建議：逐節點排查、使用示波器查看總線信號波形、替換或回退固件。

1. 數據錯亂或誤報警頻發

• 可能為電磁干擾、地環路或協議不兼容。診斷建議：檢查接地方式、加入共模濾波或屏蔽、審核協議實現細節并采用抓包分析。

八、診斷與排障方法（步驟化）

1. 初步檢查

• 查看指示燈、錯誤代碼和日志；與遠程監控系統對比確認故障范圍（局部節點或整總線）。

• 檢查電源電壓、蓄電池狀態及模塊供電情況。

1. 物理檢查

• 檢查接線端子、連接器、線纜走向與屏蔽接地；查看是否有燒焦痕跡、腐蝕或機械損傷。

• 測量關鍵點的電壓、地電位差及終端電阻。

1. 信號與協議層診斷

• 使用通信測試儀、示波器或串口抓包工具采集數據包，觀察信號完整性、噪聲干擾及協議應答。

• 檢查并統一通信參數（波特率、校驗、地址等）。

1. 模塊替換與回退

• 采用已知良好的模塊或備件替換疑似故障模塊，以驗證是否為硬件故障。必要時回退至上一個穩定固件版本。

1. 環境與干擾排查

• 在故障發生時記錄外部事件（雷雨、大功率設備啟停）并對照分析；對布線進行分離、加屏蔽或增加濾波器以降低干擾。

1. 恢復與驗證

• 故障修復后應進行長時在線測試與壓力測試，確認故障不再復現，并更新維護記錄與配置文檔。

九、防范與改進建議

1. 設計階段

• 在系統設計時選用適應現場環境的工業級通訊模塊、屏蔽與防護手段，合理規劃總線拓撲與終端匹配。

• 采用冗余通訊鏈路或熱備份機制提高系統容錯能力。

1. 施工與安裝

• 嚴格按照規范布線，保持通訊線與強電線分離，確保終端電阻、屏蔽接地正確。

• 使用防腐、防鹽霧材料與密封接頭以適應海灣沿海環境。

1. 運維管理

• 建立定期巡檢、紅外熱成像、電纜絕緣測試與接觸電阻測量等制度；保留日志、快照及故障記錄以便追溯。

• 為運維人員提供規范化培訓，強調帶電操作規程與靜電防護，使用合格備件庫存及時更換老化元件。

1. 抗干擾與監測改進

• 在關鍵節點加入共模濾波、浪涌保護與隔離變壓器，必要時采用光纖隔離通訊以消除地環路干擾。

• 部署更精細的監測系統，實時采集并分析通訊質量指標，提前預警異常趨勢。
