技術要點

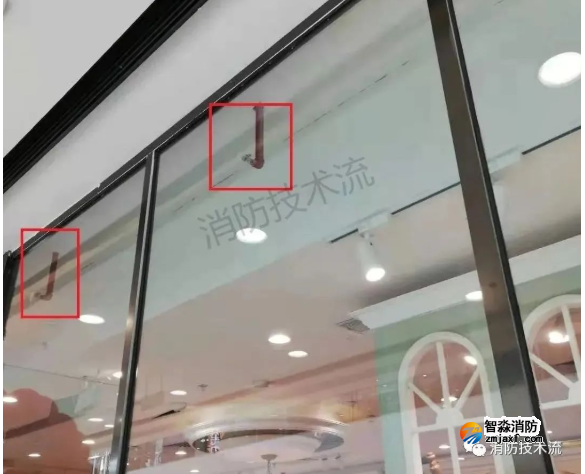

一、步行街兩側建筑的商鋪，其面向步行街一側的圍護構件的耐火極限不應低于1.00h，當采用耐火完整性不低于1.00h的非隔熱性防火玻璃墻（包括門、窗）時，應設置閉式自動噴水滅火系統進行保護。

二、當采用防護冷卻系統保護防火玻璃墻等防火分隔設施時，系統應獨立設置，且應符合下列要求：

      1 噴頭設置高度不應超過8m；當設置高度為4m~8m時，應采用快速響應灑水噴頭；

      2 噴頭設置高度不超過4m時，噴水強度不應小于0.5L/（s·m）；當超過4m時，每增加1m，噴水強度應增加0.1L/（s·m）；

      3 噴頭設置應確保噴灑到被保護對象后布水均勻，噴頭間距應為1.8m~2.4m；噴頭濺水盤與防火分隔設施的水平距離不應大于0.3m，與頂板的距離應符合本規范第7.1.15條的規定；

      4 持續噴水時間不應小于系統設置部位的耐火極限要求。

噴頭選用▼

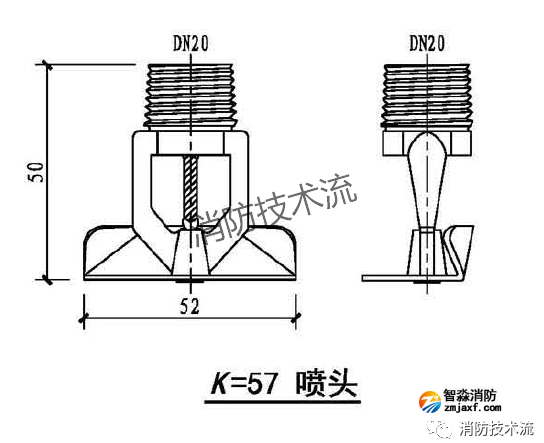

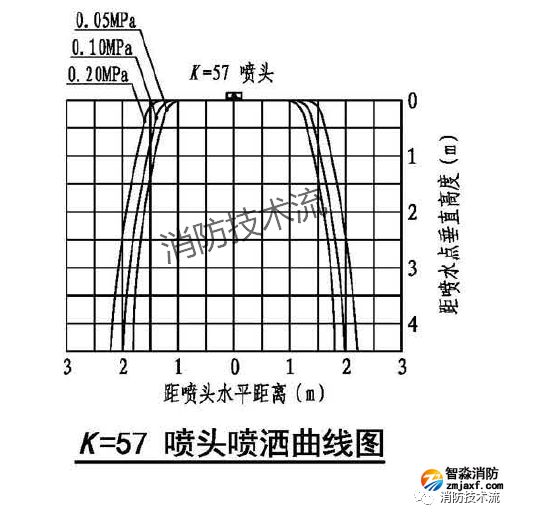

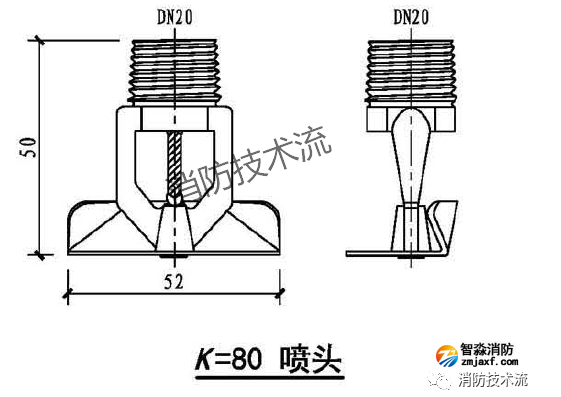

快速響應型噴頭參數

1、流量系數: K=57、K=80;

2、響應時間指數:RTI≤50

3、公稱動作溫度: 57°C、68℃、79℃、93℃;

4、產品標記: W- BX57 (下垂邊墻型，K=57 ) 、W-BX80 (下垂邊墻型,K=80)

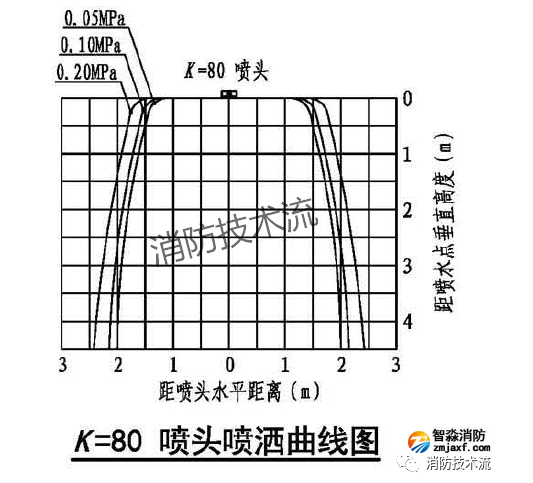

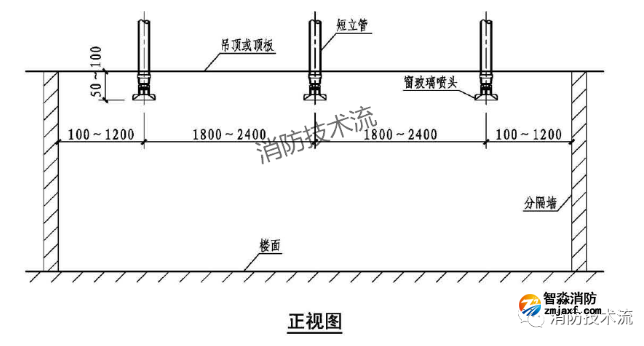

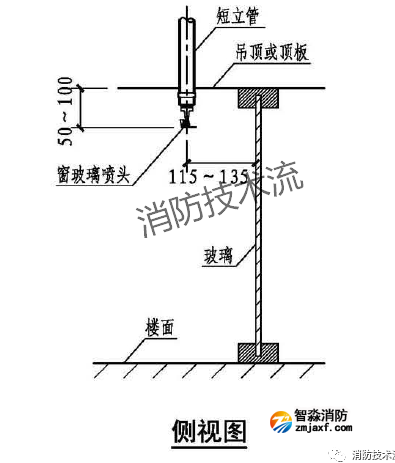

流量系數K=80噴頭安裝示意圖▼

1、噴頭垂直向下安裝，噴頭兩扼臂與玻璃窗平行，噴頭濺水盤上水流方向箭頭標記應垂直指向玻璃面。

2、可燃材料離玻璃正面的最小凈距離為50mm。

3、噴頭安裝間距采用1800~2400mm。
